多数の納入実績を誇る!

高温・高圧空気加熱器

◆高温、及び高圧を必要とする試験設備等の熱源として、空気加熱用ヒータを設計、製作、販売いたします。





  小型航空機エンジン燃焼試験 用
MODEL SHW−2000










 ●環境適合型小型航空機用エンジン研究開発プロジェク ト
  内環状燃焼器の扇形部分模型燃焼試験用空気加熱器
  として宇宙航空研究開発機構(JAXA)様へ納入しました。

 ヒータ容量           三相420V 2000kW

 最高使用熱風温度  1000K(727℃)

 本体耐圧      5MPa

 最大使用可能流量  186Nm/min

            高温高圧燃焼試験設備カタログpdf (1.8MB)

          提供 JAXA




  化学繊維製造装置用熱源
MODEL 6BL4−110−0.4MPa




  ヒータ容量      三相 200V 110kW

 最高使用熱風温度  400℃ (吸入温度220℃)

 本体耐圧    0.35MPa

 使用可能流量   10〜50Nm/min











  高温・高圧 内燃機関燃焼試験設備用

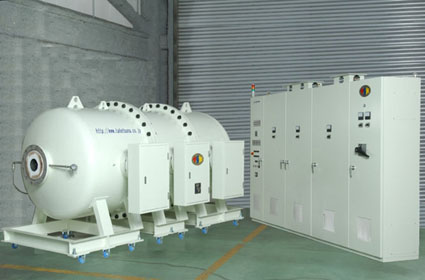

MODEL SHW−480




 ヒータ容量      三相 400V 480kW

 最高使用熱風温度  850℃

 本体耐圧     0.49MPa

 最大使用可能流量 20Nm/min

 特  長      ヒータ出力切替機能付
            ホットスタート(予熱運転)機能付

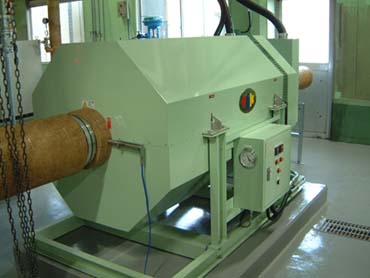

  高圧ブロックヒータ (触媒乾燥用)

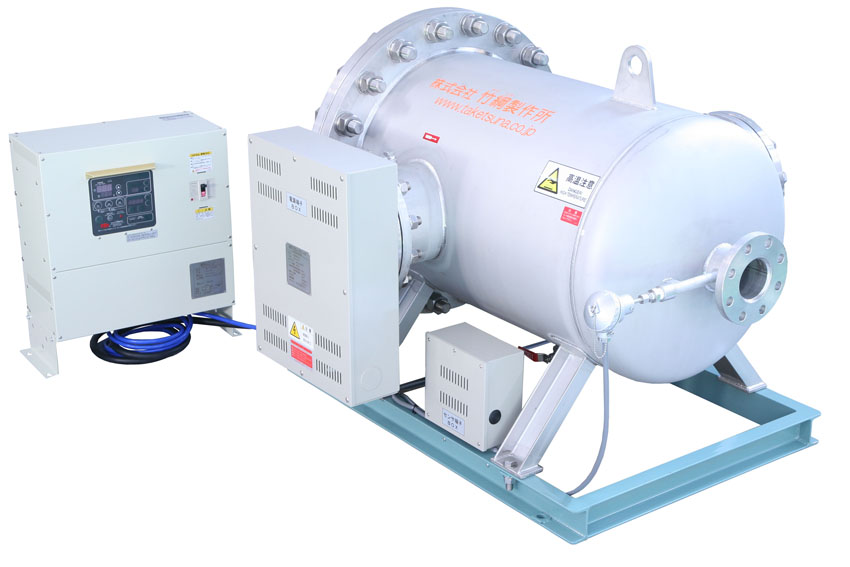

MODEL 2BLH3−0.88MPa




 ヒータ容量       三相 440V 30kW

 使用熱風温度      8 0℃

 本体耐圧     0. 88MPa

 最大使用可能流量 12Nm/min

 特  長   専用自動温度調節器 TCU20K付き
        第二種圧力容器構造規格検定合格品











  高温・高圧 熱風発生用ヒータ

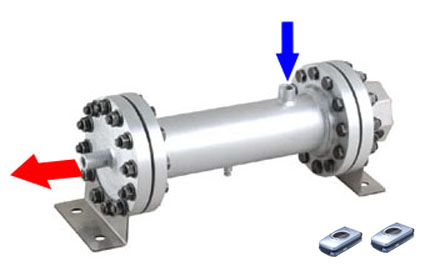

MODEL XS-3B-3MPa








    ヒータ容量       三相 200V 5kW

 最高使用熱風温度   350℃

 本体耐圧     3MPa

 最大使用可能流量 0 .5Nm/min

 特  長        吐出口温度管理用センサ付
                過熱防止用センサ付





MODEL スーパーヒータ 多連タイプ









 使用熱風温度  500℃



  【5連タイプ】

   ・スーパーヒータ SH71(3200−20K−40A)
              三相200V 20kW × 5連

   ・自動温度調節器 TCU20K × 5式



 【2連タイプ】

   ・スーパーヒータ SH71(3200−20K−40A)
              三相200V 20kW × 2連

   ・自動温度調節器 TCU20K × 2式

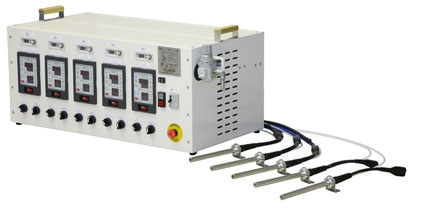

MODEL ペンヒータ 多連タイプ






 使用熱風温度  750℃



  【5連タイプ】

   ・ペンヒータ PH22(1200-08K)
              三相200V 800W × 5連

   ・自動温度調節器 TRC202 × 5式







高温空気加熱器

 連続ラム燃焼空気加熱器  超低Nox燃焼器試験用
       空気加熱器

HST燃焼試験用空気加熱器

MODEL SHW−130 MODEL SHW−600 MODEL SHW−730 MODEL SHW−850

  ヒ−タ容量:130kW

  連続最高使用熱風吐出温度:1000℃

  最高使用圧力:0.49MPa


  ヒ−タ容量:600kW

  連続最高使用熱風吐出温度:1000℃

  最高使用圧力:0.97MPa


  ヒ−タ容量:730kW

  連続最高使用熱風吐出温度:727℃

  最高使用圧力:4.89MPa


  ヒ−タ容量:850kW

  連続最高使用熱風吐出温度:850℃

  最高使用圧力:0.97MPa





高温・高圧空気加熱器設置状況



SHW−730

SHW−2000と供試体 SHW−80






スーパーヒータ多連使用

スーパーヒータ多連使用
